漆层较厚或腐蚀产物较多时的脉冲涡流检测
发布时间：2023年03月 作为非接触式的无损检测技术，脉冲涡流检测无需耦合剂、也无需对金属表面进行处理，当防腐涂层较厚或腐蚀产物较多时仍可以进行快速检测。
- 检测位置：某天然气站硫化处理装置弯头（如图）

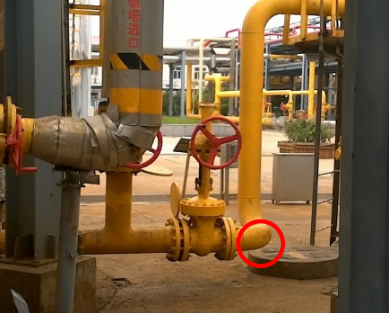

检测弯头（红圈内）
- 管线特点：1）该弯头前有法兰，后接另一弯头，由于离法兰较近，内部液体容易产生湍流，易造成冲刷腐蚀；2）内部介质硫含量较高，在冲刷损坏内部防腐涂层后，更易发生腐蚀；3）弯头内部腐蚀较多，且外部防腐漆层较厚，常规检测方法（如超声波测厚等）难以进行检测。4）弯头材质为20#碳钢，原始壁厚约8mm。
- 检测结果：图10为该弯头检测图谱，从图中可知：管线最大检测壁厚7.95mm，最小检测壁厚为4.45mm（在外弯中部），最大金属损失率为38.28%，考虑冲刷腐蚀和硫化物腐蚀综合作用，怀疑存在大量坑蚀（腐蚀产物下）。
为对检测结果进行验证，对脉冲涡流检测出来的缺陷位置（图11左图红圈标识位置）用超声波测厚进行复检，得到的最低检测壁厚为4.39mm，与脉冲涡流检测结果相符。该处位置在大概1周后发生穿孔泄露（图11右图）。

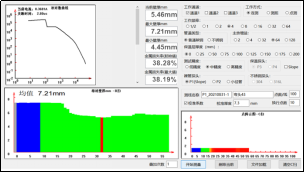

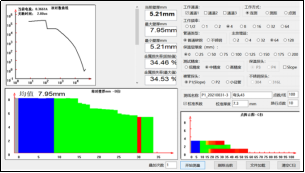

图10弯头检测图谱

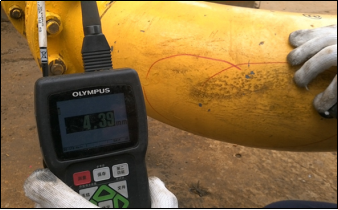

图11 重点腐蚀位置及泄露点
（脉冲涡流检测出壁厚减薄位置以红圈标出，泄露在红圈内）
