特殊位置且腐蚀产物较多时的脉冲涡流检测
发布时间：2023年03月 当腐蚀产物较多时，超声波测厚等常规手段往往难以进行检测，由于无需耦合且腐蚀产物对检测结果影响不大，此时可采用脉冲涡流检测技 术。
- 检测位置：山东某石化企业焦化装置重沸器E003进口法兰下面短节（图12）
- 管线特点：1）短节外腐蚀比较严重，超声波测厚仪检测时耦合困难测厚效果不佳；2）为法兰下短节位置，检测难度较大；3）材质为20#钢，壁厚约6mm
- 检测结果：图13左图为检测图谱，从图中可知：管线最大检测壁厚6.06mm，最小检测壁厚为3.26mm（白色圆圈处）。对壁厚减薄位置（图谱中圆圈位置）进行验证，超声波测厚最小壁厚为3.41mm（图13右图），与脉冲涡流检测结果相符。

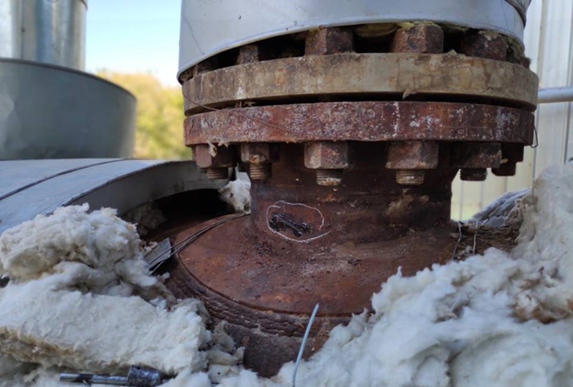

图12检测短节（白圈内腐蚀严重）

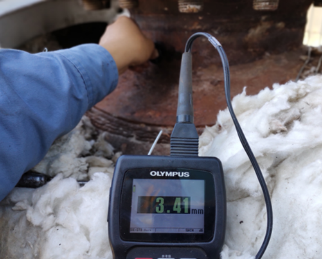

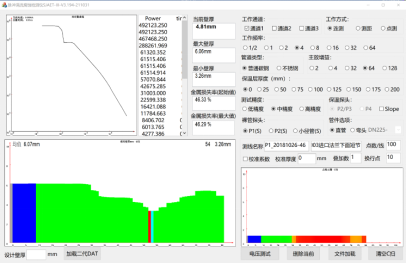

图13 检测图谱及超声波检测结果
