高温管线带铝皮保温和拆除保温后检测结果比较2
发布时间：2023年03月- 检测位置：湖北某炼化企业S-Zorb装置脱剂线直管（如图6）
- 管线特点：1）管线内介质温度约460℃左右；2）原始壁厚约8mm，管线材质为P11耐高温钢；3）检测前保温层厚度未知（拆解后发现厚度为200mm）；4）保护层为镀锌铝皮，厚度0.6mm。
- 检测结果：图8为该直管检测图谱，从图中可知：管线最大检测壁厚14.6mm（直管中部红色圆圈处），最小检测壁厚为7.96mm。拆除保温后发现直管中间部位进行了补强，由于温度高，未进行超声波测厚。

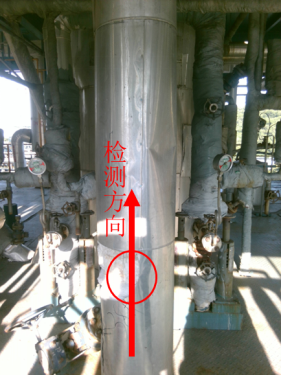

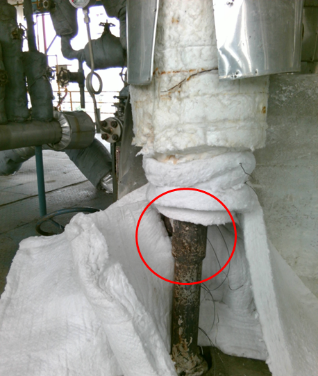

检测直管（带保温层和拆除保温层）

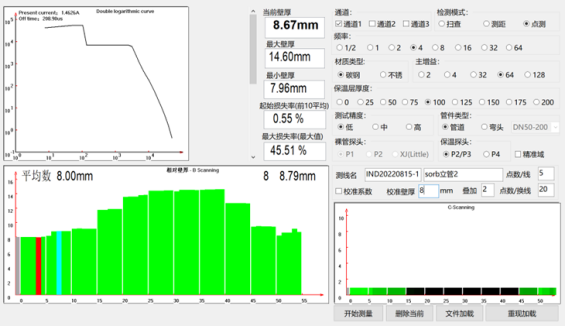

带保温情况下的检测图谱
