高温管线带铝皮保温和拆除保温后检测结果比较1
发布时间：2023年03月- 检测位置：河北某炼化企业S-Zorb装置R101前第一弯头（如图4）
- 管线特点：1）管线内介质温度约430-480℃左右；2）原始壁厚7.62mm，管线材质为P11耐高温钢；3）保温层厚度约100mm；4）保护层为镀锌铝皮，厚度0.6mm。
- 检测结果：图5为该弯头检测图谱，带包覆层检测时（左图）最大检测壁厚为5.56mm，最小检测壁厚为3.02mm，金属损失率为45.68%。
考虑到中间部位壁厚减薄明显，拆除保温后再次用脉冲涡流进行检测，检测结果为：最大检测壁厚为6.59mm，最小检测壁厚为3.13mm，金属损失率为52.48%。弯头红色圆圈区域内壁厚减薄明显，腐蚀严重，建议对该位置进行补强并在适当时候更换管线。
由于温度过高，该位置无法进行超声波测厚，但客户在得到检测结果后对该弯头进行了补强作业。补强完成后约15天，该管线发生泄露，由于提前补强，没有造成重大损失。

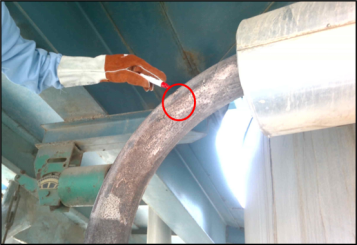

图4 检测弯头情况（红圈处检测壁厚减薄）

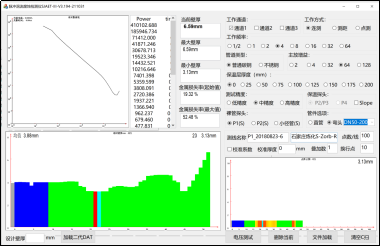

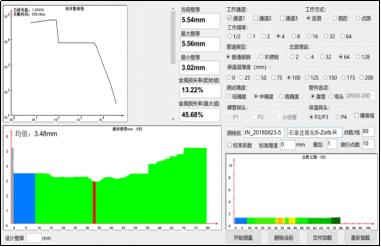

图5检测结果
（左为带包覆层检测结果，右图为不带包覆层检测结果）
