SJAET-PEC便携式防爆脉冲涡流检测仪(出口型)
SJAET-PEC便携式防爆型脉冲涡流检测系统(小型)，是我公司自主研发的新一代涡流检测设备，拥有自主知识产权。携带方便，操作简洁。可穿透高达300mm的保温层，实现在不拆除保温条件下对钢制管道或设备壁厚检测。
该机出口型设备的内置锂电池为16V，已经在2022年通过上海化工院认证UN38.3，设备具备出口的条件。该出口型机器，已经出口到伊拉克绿洲油田2台，使用效果良好。

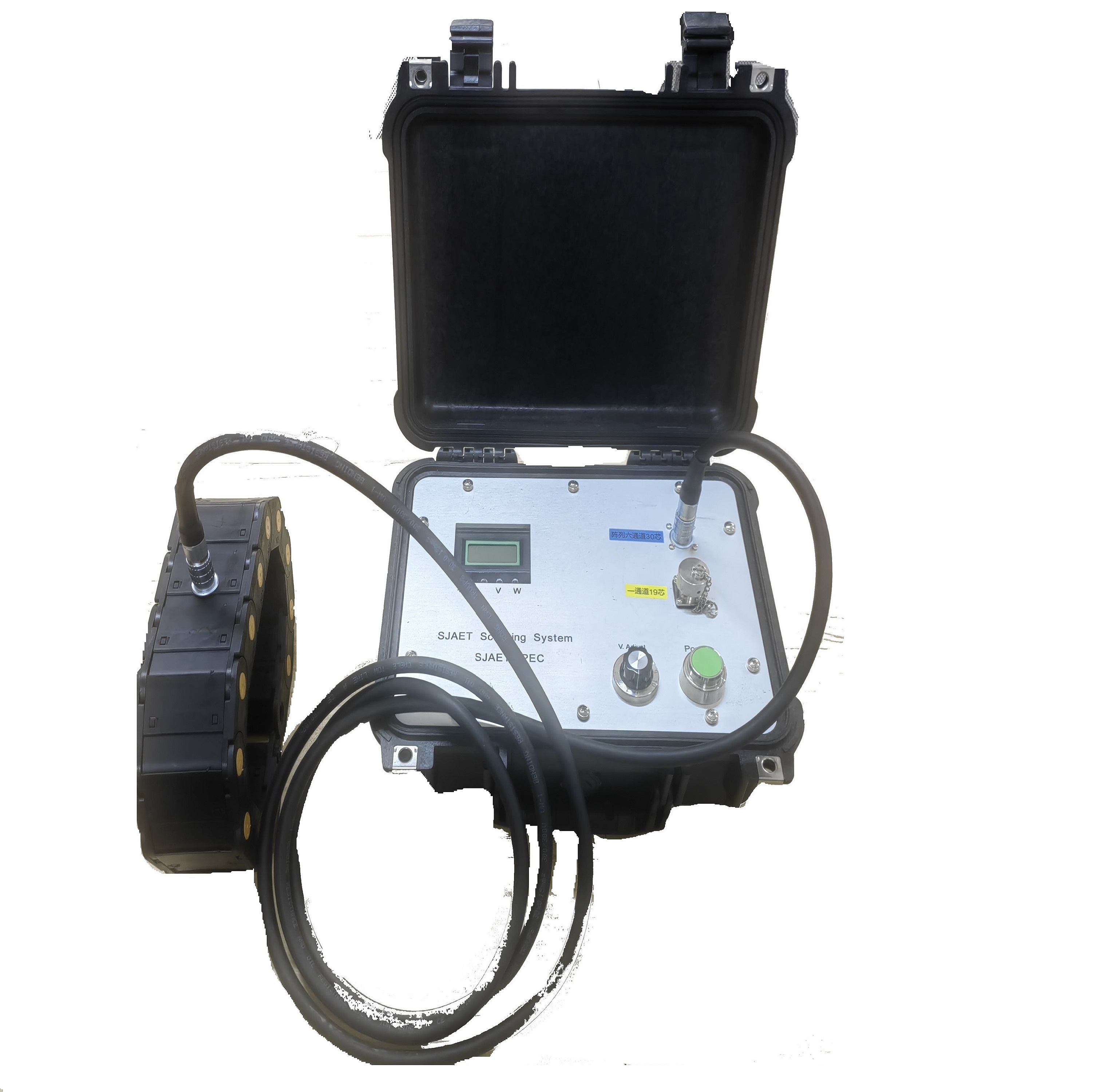

系统由单通道主机（可拓展多通道）、数据处理终端、多种探头和连接线缆组成。其中，系统主机（含电池）重约7kg，数据处理终端为便携式防爆型电脑。由于系统主机和数据处理终端采用分体式设计，运行期间通过蓝牙进行连接（10米有效距离），简单便捷，更易于现场操作。
系统软件集成了铁磁性材料（包括碳钢、低合金钢等）壁厚算法软件和非铁磁性材料（不锈钢和铝合金等）的算法软件，可用于对由铁磁性材料或非铁磁性材料组成的管道或设备的壁厚检测。
SJAET-PEC便携式防爆型脉冲涡流检测系统，可以在不停产、不拆除保护层和保温层的情况下，对低温（≥-150℃）和高温（≤600℃）的管道或设备进行壁厚扫查检测，快速定位缺陷位置及严重程度；检测过程不受内部介质影响。本系统重复检测精度≤2%，检测灵敏度（最小可检测缺陷体积与足印覆盖体积之比）≤5%，裸管检查精度≤0.3mm（和材质和壁厚相关）。
系统可以即时显示被测管道或设备的壁厚值及壁厚随扫查位置的变化情况，从而准确定位缺陷位置并显示缺陷严重程度，同屏显示A扫、B扫和C扫结果。
| 设备型号 | SJAET-PEC防爆型脉冲涡流检测仪 |
|---|---|

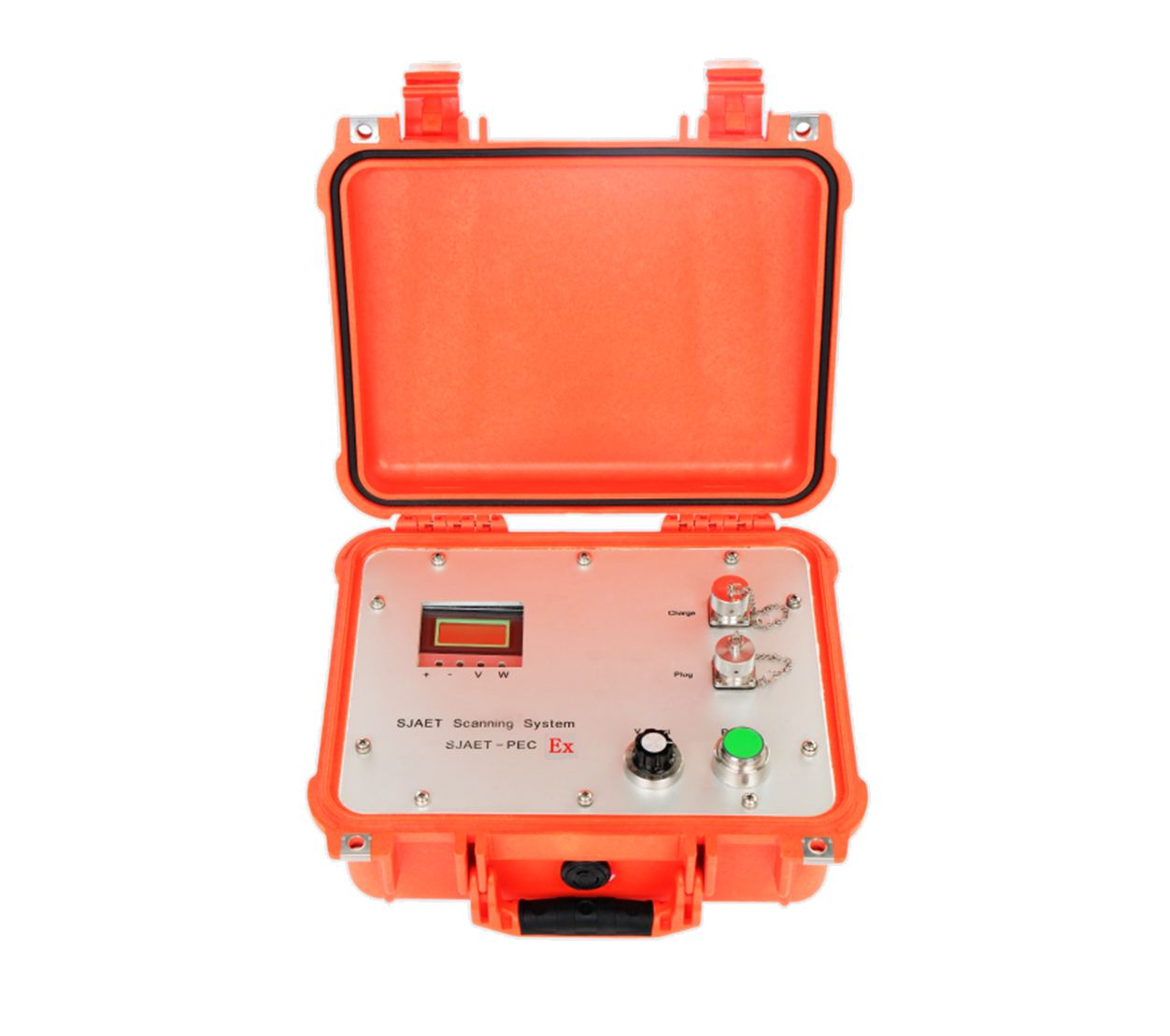

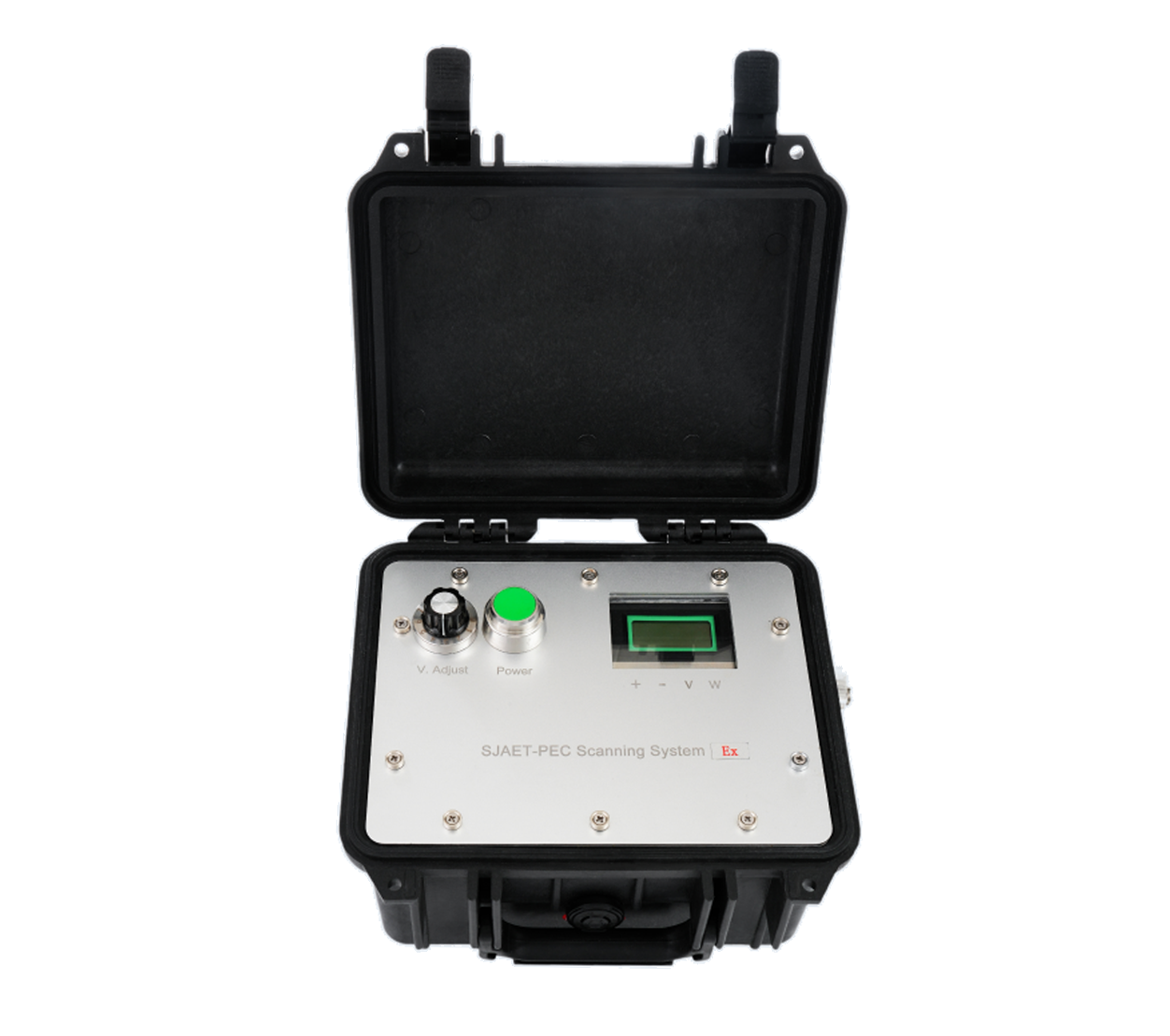

| 主机系统配置 | 防爆型脉冲涡流主机，尺寸340-300-150mm，重量7Kg左右；携带方便，易于操作。 |
| 数据处理终端 | Getac UX10-Ex，通过ATEX & IECEx防爆认证。数据处理终端和系统主机采用分体式设计，通过蓝牙连接。 |
| 检测铁磁性材料探头（XJ，P1-P4） | 适用于铁磁性材料管道或设备检测。小径管探头适用于管径15-20mm的管线壁厚检测，FP0=20mm；P1-P4按包覆层厚度（提离高度）进行划分，其中： P1探头 保温层厚度0-10mm管线检测 提离高度0-10(mm) FP0 25(mm) 数量2 P2探头 保温层厚度0-50mm管线检测 提离高度≤50(mm) FP0 45(mm) 数量1 P3探头 保温层厚度0-100mm管线检测 提离高度≤100(mm) FP0 65(mm) 数量1 P4探头 保温层厚度大于100mm管线检测 提离高度>100(mm) FP0 75(mm) 数量1 |
| 不锈钢探头（SS1，SS2） | SS1适用于不锈钢等非铁磁性材料裸管检测，FP0=20mm；SS2适用于带包覆层的非铁磁性材料不拆保温检测，FP0=45mm。 |
| 定制探头 | 可根据客户需求定制各类探头 |
| 延长杆 | 长度约2米，用于不高于3米的管线壁厚测量（无需脚手架） |
| 万向接头 | 用于连接探头和延长杆，使探头可以按任意方向旋转 |
| 主机电池 | 1块，安装于主机中；额定电压：12/16/24V；电池容量：10AH，工作时长：8-12小时；充电时间：6-8小时； |
| 检测壁厚范围： | 1-100mm |
|---|---|
| 被检材质： | 碳钢、16MnR、碳素合金钢等铁磁性材料，不锈钢、铝合金等非铁磁性材料。不拆包覆层，进行碳钢、低合金钢等铁磁性金属材料均匀壁厚减薄的检测，并能检测不锈钢等非铁磁性金属材料均匀壁厚减薄的检测。 |
| 工况形状： | 板材、直管、弯头、罐体、容器等。 |
| 包覆层材料： | 不导电、不导磁材料（石棉、泡沫、橡胶海绵、聚乙烯保温材料等） |
| 保护层材料： | 不锈钢皮（≤2mm），铝皮（≤2mm），铁皮（≤1mm） |
| 最大包覆层厚度： | 带不锈钢或铝皮保护层时≤300mm，带铁皮保护层时≤150mm；带铁皮包覆层时采用点测形式进行（视情况,有时可以连测模式扫查）。 |
| 最小管道直径检测范围： | 不带包覆层时管径≥10mm；带包覆层（保温层和保护层）时管径≥50mm； |
| 重复检测精度： | 2%； |
| 裸管检测精度： | ≤0.3mm（与材质或壁厚相关） |
| 检测灵敏度 | 5%（体积比：最小可检测缺陷体积与探头足印覆盖体积比） |
| 被检件温度： | -150℃~600℃ |
